PPBW重载压紧式管道自动焊机设备

型号规格：

标准型号规格：PPAW-24（Φ50-630mm），PPBW-32（Φ108-830mm），PPBW-40（Φ219-1020mm）;可按焊接管径规格要求订制。

PPBW重载压紧式管道自动焊机

设备用途：

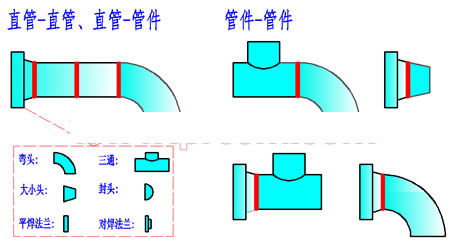

该PPBW重载压紧式管道自动焊机采用四组可开合主动驱动轮驱动工件旋转，配合压紧臂电动压紧，具有强大的输出扭矩，适用于管径、壁厚较大的管道焊接；实现管道预制的自动根焊打底、填充及盖面焊接，满足直管-直管、直管-管件、管件-管件的焊接，示意如下：

PPBW重载压紧式管道自动焊机设备管-直管、直管-管件、管件-管件的焊接

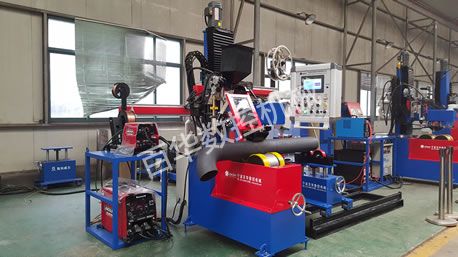

PPBW重载压紧式管道自动焊机

焊接工艺

根据焊接的管道材质及工艺要求，使用我公司独到的管道焊接工艺，对口精度要求业界最低，真正实现管道单面焊双面成型，焊缝射线或超声波检测合格率可达98%以上，实现管道的高品质与高效焊接相结合。

可选以下任意一种焊接工艺或多种焊接工艺进行组合焊接：

□ 氩弧焊（TIG）

□ 热丝氩弧焊（热丝TIG，熔敷效率是普通氩弧焊的2倍以上，线速度可达300mm/min）

□ 气保焊（MAG/MIG）

□ 埋弧焊（SAW）

主要参数

设备型号	PPBW-24	PPBW-32	PPBW-40
适用管径	DN50-600	DN100-800	DN200-1000
适用壁厚	3-50mm
适用材质	碳钢、合金钢、不锈钢、低温钢等
焊接坡口型式	I、V、U、双V型等
焊丝直径（mm）	TIG/MIG:Φ1.0、Φ1.2、Φ1.6 细丝SAW：Φ1.6、Φ2.0、Φ2.5 粗丝SAW：Φ3.2、Φ4.0、Φ5.0
焊丝盘规格	15kg或20kg盘丝/200kg桶丝
焊接速度（mm/min）	TIG:70-150，热丝TIG：200-400 CO2/MAG/MIG:200-400，SAW：300-500
滚轮旋转速度	无极变频调速0-600mm/min
摆动系统	行程100mm，摆宽0-30mm
	摆频20－60次/分钟
	左右停留0-3秒
焊接数据库（选配）	氩弧、气保各50组焊接工艺
设备总功率（不含焊机）	3.0KW	4.0KW	5.0KW
驱动座高度	830mm	1050mm	1300mm
供电条件	三相五线制，380V/50HZ

可选配置：

配置选择	配置名称	配置说明
□1	重载压紧式驱动主机	根据规格
□2	重载轨道小车支撑架	用于长管支撑
□3	支撑架轨道系统	根据管长配置
□4	PLC数控控制系统	控制设备各项功能
□5	人机对话操作系统	用于输入焊接参数
□6	远程手持式控制盒	便于焊接过程参数微调
□7	悬挂式铝合金操作箱	人机工程学设计，使操作者处于最佳操作位置
□8	新型铝合金夹枪机构	用于夹持焊枪及快速调节焊接角度
□9	数控线性摆动器	用于焊接时的焊枪摆动，可设定摆动宽度、速度、停留时间及用于电弧的上下左右微调
□10	焊角调节装置	用于法兰角焊缝的焊接调节
□11	框架式焊机存放架	用于存放焊接电源
□12	焊接电源	按所需焊接工艺配置，各个焊机品牌系统均可兼容
□13	焊接工艺参数专家系统	数字化输入、存储及调用各种焊接工艺参数
□14	卡盘式夹管工装	用于短管-管件、管件-管件的夹持焊接
□15	翻转式挡弧机构	人性化的设计，用于阻挡焊接弧光
□16	其他专用配置
