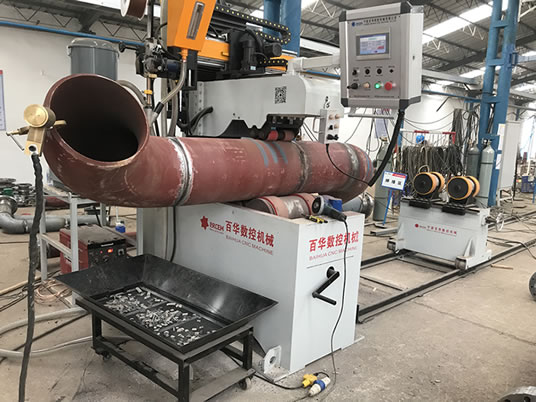

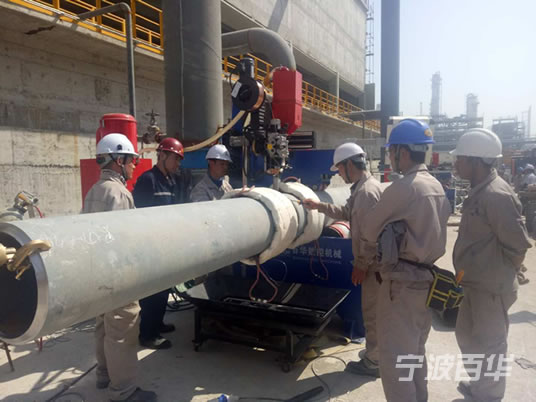

2019新PPBW系列重载压紧式管道自动焊机

使用管径

2-24寸

DN50-600

4-32寸

DN100-800

8-40寸

DN200-1000

12-44寸

DN300-1200

适用壁厚

 5-60mm

5-80mm

5-80mm

5-80mm

适用材质

碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

适用坡口型式

V、U、双V型等各种复合型坡口

适用管件焊缝

各种管段的对接焊缝，如管+管、管+法兰、管+异径、管+三通、管+弯头等

适用工件长度

≤12m

小车轨道长度

6/12m

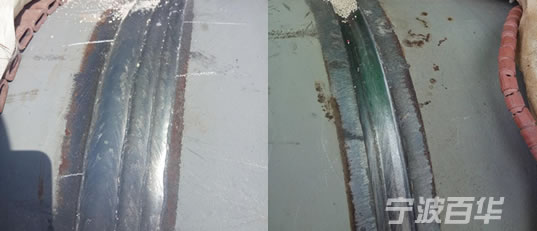

焊接工艺

气体保护焊+细丝埋弧焊，实心盘状焊丝

使用焊丝规格

TIG/CO2/MAG/MIG：Φ1.0-1.6，SAW:Φ1.6-3.0

焊接速度（mm/min）

 CO2/MAG/MIG：200-350; SAW:300-600

      综合预制效率DN/天

 CO2/MAG/MIG：250-450; SAW:400-600

重载压紧式驱动主机

压紧式主机驱动方式

         电机+涡轮蜗杆减速机+包胶滚轮组

主驱动轮

主动旋转，4组聚氨脂包胶滚轮

驱动轮转速

0-1000mm/min，无极变频调速

压紧轮

从动旋转，4组聚氨脂包胶滚轮

压紧臂升降

电机+齿轮减速机+丝杆丝母+高精密直线导轨

压紧臂回转

0-360°旋转，便于上下管

压紧轮浮动伸缩量

50mm

立柱压紧力

5120N

旋转扭矩

每组13281N.M，共2组25562N.m

WSP管道焊接专家控制系统

PLC+人机界面，集成管理控制各种焊接工艺参数，操作者“速学速会”，缩短设备“投入-产出”周期

          焊剂输送/回收

自动焊专用焊剂输送回收一体机+移动式焊剂回收小车，

从焊剂料筒→焊剂漏斗→焊剂回收小车→焊剂料筒的自动闭环控制，焊渣通过焊剂回收小车进行过滤分离。

    设备使用安全

设备电气符合CE认证要求，绝缘安全等级/标准H/IP23

各功能动作设置安全限位，并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

 供电条件

三相五线制，380V+10%/50HZ±1HZ
