管道卡盘升降式重载埋弧焊自动焊机发四川燃气撬装用户
2019-06-28 10:53 分类：企业动态

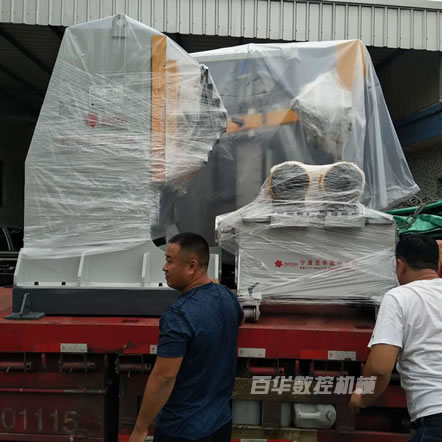

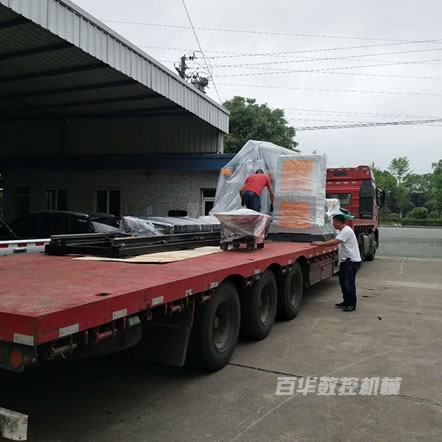

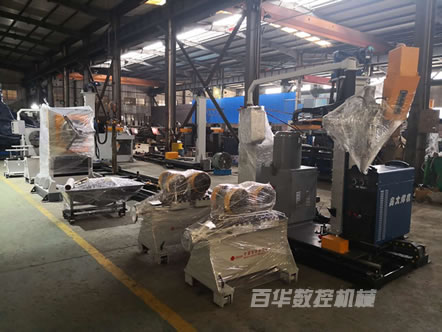

发货产品：管道卡盘升降式重载埋弧焊自动焊机
发货地点：四川燃气撬装用户
发货时间：2019-6-25
卡盘升降式重载埋弧焊自动焊机
卡盘升降式重载埋弧焊自动焊机采用自定心卡盘夹紧驱动工件旋转，卡盘可电动升降使焊接时管道处于最合适的焊接高度，配合可移动悬臂焊接机实现管道预制的自动打底、填充及盖面焊接；当一根管段上有多道焊口需要焊接时，依靠悬臂焊接机依次移动到各个焊接位置即可有序完成各个焊口的焊接。
可选配置：
配置选择 | 配置名称 | 配置选择 | 配置名称 |
□1 | 卡盘式回转驱动机 | □9 | 新型铝合金夹枪机构 |
□2 | 悬臂焊接机及轨道系统 | □10 | 数控线性摆动器 |
□3 | 轨道小车支撑架 | □11 | 焊角调节装置 |
□4 | 支撑架轨道系统 | □12 | 焊接电源 |
□5 | PLC数控控制系统 | □13 | 焊接工艺参数专家系统 |
□6 | 人机对话操作系统 | □14 | 翻转式挡弧机构 |
□7 | 远程手持式控制盒 | □15 | 焊接烟尘回收机 |
□8 | 悬挂式铝合金操作箱 | □16 | 其他专用配置 |
参数
设备型号 | PPCW-12B | PPCW-16B | PPCW-24B |
适用管径 | DN40-300 | DN40-400 | DN50-600 |
适用壁厚 | 3-50mm | ||
适用材质 | 碳钢、合金钢、不锈钢、低温钢等 | ||
焊接坡口型式 | I、V、U、双V型等 | ||
焊丝直径（mm） | TIG/MIG:Φ1.0、Φ1.2、Φ1.6 细丝SAW：Φ1.6、Φ2.0、Φ2.5 粗丝SAW：Φ3.2、Φ4.0、Φ5.0 | ||
焊丝盘规格 | 15kg或20kg盘丝/200kg桶丝 | ||
焊接速度 （mm/min） | TIG:70-150，热丝TIG：200-400 CO2/MAG/MIG:200-400，SAW：300-500 | ||
摆动系统 | 行程100mm，摆宽0-30mm | ||
摆频20－60次/分钟 | |||
左右停留0-3秒 | |||
焊接数据库（选配） | |||
卡盘中心高度（mm） | 900-1200 | 900-1200 | 900-1500 |
供电条件 | 三相五线制，380V/50HZ | ||
卡盘升降管道自动焊机详细产品信息》》http://www.baihuashukong.com/zidonghanji/product-69.html
