PAM数控切断坡口机管子输送辊道技术和数控定长系统技术说明

数控切断坡口机管子输送辊道技术说明

      n 自动输入辊道参数

      1. 辊道长度：若干

      2. 辊轮间距：1000~1500mm

      3. 承载重量：5T

      4. 辊轮材质：碳钢，外包聚氨酯或发黑

      5. 系统防护：具有防滑防尘功能

      6. 输送动力：电动

      7. 输送速度：0-10m/min

      n   自动输出辊道参数

      8. 辊道长度：若干

      9. 辊轮间距：250mm~1000mm

      10. 承载重量：2T

      11. 辊轮材质：碳钢，外包聚氨酯或发黑

      12. 系统防护：具有防滑防尘功能

      13. 输送动力：电动

      14. 输送速度：0-10m/min ；

数控切断坡口机数控定长系统技术说明

数控定长系统由PLC控制，当管子吊装上输入辊道后，通过定长系统推动管子进入坡口机，待输送到位后停止，进行多段切割可通过人机界面一次性输入所需尺寸，系统自动完成运算进行分段切割，控制系统采用闭环控制。

技术参数：

      a) 线体长度：10m

      b) 移动速度: 0.5-14m/min

      c) 定尺长度：0.5~9m

      d) 定长误差：±1mm

      e) 控制系统：台湾台达PLC控制,采用分段闭环控制技术

      f) 数据显示：触摸屏显示，可满足一次性输入参数间歇性多段切割

      g) 电气和控制部分防护等级IP56，

      h) 操作台上方应设计有防护罩，设备不用的时候可以加锁，防止其他无关人员操作此设备。

      i) 控制台上装有急停按钮，碰到紧急情况可以马上断电，停止工作，保证设备、人员的安全。

      j) 安装有传感器，检测主机的中心调整与吊装的管子直径中心相对应，以防止进管时撞到主机。如果不符则无法启动进管；保护主机安全。

      k) 二次进管前，检测主机加紧装置松开是否到位，松开到位后方可进行二次送管；

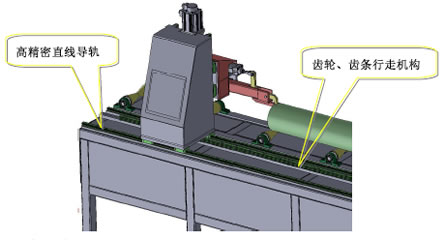

高精密步进升降

伺服移动台车

气动夹紧机构

齿轮、齿条行走机构

高精密直线导轨

数控切断坡口机设备工作环境

设备能在环境温度-20℃~+45℃；湿度在≥%80的条件下具备24小时不间断连续工作。
