PBM-16管道坡口机

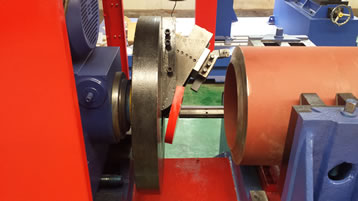

主机外形

设备用途

宁波百华公司所生产的管道加工装备具有无可比拟的实用性及可靠性，该PBM-16管道坡口机是应用差动径向自动进刀机构的管口加工机械，加工管径为φ50-φ426毫米壁厚在80毫米以下管道的不同型式的坡口加工，坡口型式可为：U、X、V、双V型以及车削平面和内孔等，加工效率高、加工精度可控、使用便捷，是管材加工最为理想的装备。

加工原理为上管后利用左右夹紧机构将管子进行左右夹紧，加工过程刀具可进行自动径向差动进刀或轴向进刀，自动径向差动进刀利用铣削动力头带动刀盘主轴旋转同时带动差动机构实现刀架的径向自动进刀完成管子坡口加工；轴向进刀利用动力头或主轴进行轴向移动，带动旋转刀盘轴向进刀进行加工，加工时刀架径向位置不动；加工完毕后刀具可实现自动退刀。

该坡口机设计合理、结构巧妙、操作方便、切削平衡、加工范围较大、加工光洁度好、工效高；适用于石油、化工、电力、冶金、管塔以及造船等各行各业管子坡口加工的需要，是理想的管子坡口加工设备。

主机说明

型号规格：PBM-16

加工方式：径向自动进刀或轴向手动进刀，加工刀具采用不重磨四方硬质合金钢刀片和专用刀排，方便拆卸及更换，有各种型式，适应不同坡口形式的要求加工。

配置明细

配套托架 3T  1套

自动升降输送辊道 / 套 1  选配

液压夹紧系统  / 套  1  选配

结构组成：

该坡口机标准配置铣削动力头、仿型切削机构、刀盘及刀架、差动机构、夹紧机构、床身和电气控制系统等七个部分组成。

技术参数：

适用管径：Φ50-426mm

适用壁厚：4-80mm

坡口形式：可加工内外坡口，Ｕ、Ｘ、Ｖ、双Ｖ型等以及钢管内壁车削等

适用材质：碳钢、合金钢、不锈钢、低温钢、双相不锈钢、镍基合金等

坡口效率：≤3Min/道口（DN200SCH40）

加工精度：表面粗糙度Ra≤3.2um，同心度◎≤1.0mm，垂直度≤1.0 ㎜

进刀方式：径向电动差动进刀或轴向手动进刀

退刀方式：径向自动电动退刀或轴向手动退刀

径向退刀功率：0.14KW

差动机构：

具有1：1、1：1.02两种速比和机械过载保护装置；

1：1用于内孔加工，1：1.02用于加工坡口和车削平面及圆锥内孔。

夹紧系统：手动或液压左右对中夹紧

动力头电机功率：4.0KW，n=960rpm

差速自动进给速度：0.10-0.18mm/r

径向单刀进刀切削宽度：3-8mm

轴向移动量：主轴移动量：80mm，动力头移动量：100mm

动力头横向移动量：±50mm

刀盘直径：Φ500mm

托架系统：手动丝杠升降

机床中心高：H=1000mm

刀架角度：0°～37.5°可调

机床重量：2T

外形尺寸：2560×1500×1550mm（长×宽×高）

加工工件与刀盘对中：

配备配套托架采用手动丝杠升降调节或配备自动升降输送辊道自动调节管子中心标高。

物流系统：可配备自动升降输送辊道、自动上下料系统及料架

选配功能

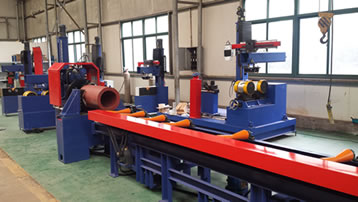

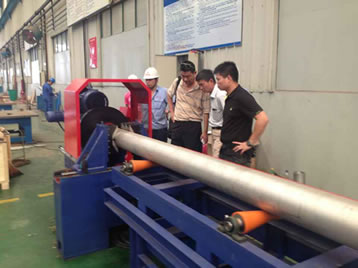

自动升降输送辊道性能特点：

①实现管子端面坡口加工过程的自动输送

②带动管子上下升降，确保不同管径的管子加工时与坡口机到盘同心调节，提高坡口加工的工效。

技术参数：

适用管径：Φ50-Φ426mm

输送长度：≥2m

系统长度：6m（或根据需要）

升降速度：0.25m/min

升降电机功率：1.5KW或根据载重

输送速度：2-15m/min（变频）

输送电机功率：1.1KW或根据载重

滚轮材质：碳钢发黑或包胶

输送辊轮驱动：电机+齿轮减速器+链轮链条副

辊道升降驱动：电机+涡轮蜗杆减速机+丝杆升降机

液压夹紧系统：由液压马达、液压站及与主机连接结构组成，实现管子的自动夹紧、松开。轴向自动进退刀机构：由电机、减速机、丝母丝杆传动机构、变频调速系统等组成、加工时由电机驱动带动铣削动力头沿轴向前后移动，铣削动力头下面安装有自润滑导轨板和铜

滑块，滑台导轨为镶钢淬火导轨，实现刀盘轴向的快进、工进及进给功能，进给速度采用无极变频变速。

验收：

验收标准参照《PBM管道坡口机技术协议》技术标准及现场调试完毕后甲方按要求准备相应规格的管材由乙方技术人员进行试坡1-5道口，坡口质量符合要求。

如出现非设备硬件问题造成的问题双方配合找出原因并进行解决；如出现设备硬件造成的无法满足加工要求的问题我公司将在第一时间进行维修或更换配件。

设备安装及使用培训：

设备安装、调试、培训在设备安装、调试、甲方验收合格后，乙方对甲方操作、维修人员进行免费培训，包括安装、调试及加工产品时的调整作业、故障检查及排除维修、预防性维护及熟悉使用手册、有关文件等。培训计划及要求：

培训内容:

1、设备机械原理 2、使用原理 3、设备理论知识考核一天8个学时

1、设备安装、维护保养注意事项 2、设备操作方法 3、设备操作练习一天8个学时

供方负责将系统及相关控制设备运至供方指定的交货地点。到货后须双方确认签收。供方须明确设备运输、吊运、存放的要求。

随机提供的工具、备件、资料明细

大口径坡口刀 数量x2

小口径坡口刀 数量x2

刀片 数量x4

刀架扳手 数量x1

夹紧扳手 数量x1

内六角扳手 数量x1

售后服务及响应以产品出厂日期为准，百华公司对生产的所有产品提供质量保证：

三个月内因质量问题无法使用的无理由退款、退货或更换同规格全新产品，一年内免费保修和产品终生维护。非人为破坏引起的故障，保修期内费用一律由我方承当，若产品属于人为破坏，则我司负责修理，客户方支付相应的零配件成本费用。

在产品全生命周期内质如发生故障，24小时内随时响应客户方的服务需求，8小时内制订出问题解决方案，如需上门服务有关技术人员将在24小时内（1000KM以内）/48小时内（1000KM以上）到达指定地点。
