管道自动焊接机：卡盘管道焊接中心设备配置

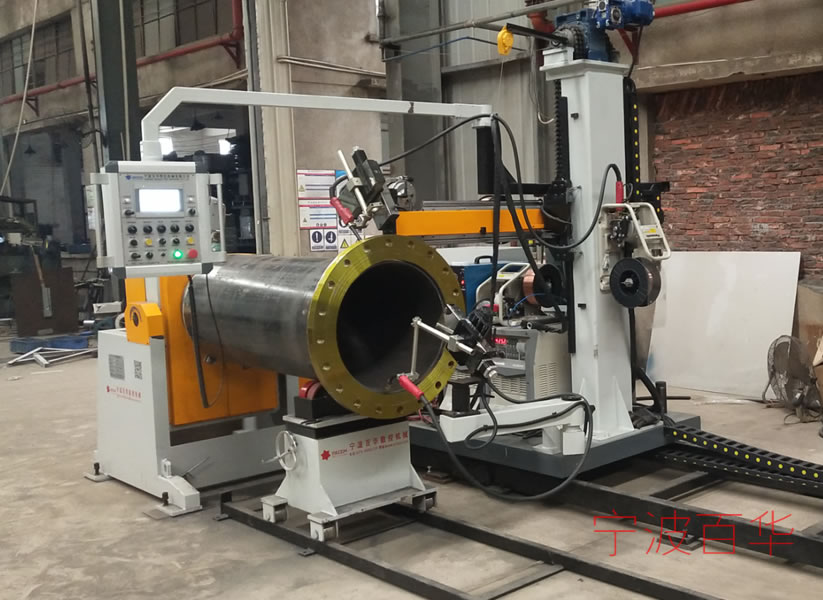

PPCW卡盘式管道焊接中心

管道旋转驱动主机

套

1

①卡盘翻转式（0-90°变位）

②卡盘升降式（电动升降）

③卡盘固定式

悬臂焊接主机

套

1

十字悬臂结构，悬臂可电动升降、电动伸缩，可沿轨道电动行走，满足管段轴线上各个位置的焊缝自动焊接

焊接主机轨道系统

套

1

最大管长（L）+2m

轨道小车支撑架

套

1

用于平焊时管子支撑

支撑架轨道系统

套

1

根据管子长度

PLC数控控制系统

套

1

  用于控制各种焊接程序

人机对话操作系统

套

1

  用输入焊接工艺参数

数控线性焊接摆动器

套

1

  步进电机驱动，可用于焊枪微调及摆动焊接

悬挂式铝合金操作箱

套

1

  人性化设计，最佳的操作高度，多接头旋转满足多种视角可调，便于操作和观察

新型铝合金夹枪机构

套

1

含调节刻度显示

角焊旋转机构

套

1

长管与法兰焊接角焊缝时，可通过该机构旋转焊接摆动器使焊枪实现±45°斜摆焊接，确保角焊成形美观

焊接系统①

TIG氩弧自动焊接系统

（焊接电源+水冷焊枪）

套

1

可选林肯、松下、伊萨、奥太等品牌或用户指定其他品牌

可另选热丝氩弧，效率为普通氩弧焊的3倍以上，可达气保焊的焊接效率

TIG自动填丝机

套

1

焊枪水冷循环系统

套

1

MAG气保自动焊接系统

（焊接电源+送丝机+焊枪）

套

1

可选林肯、松下、伊萨、奥太等品牌或用户指定其他品牌

SAW埋弧自动焊接系统

（埋弧焊机头、焊枪、焊剂漏斗等）

套

1

可选林肯、奥太等品牌或用户指定其他品牌

弧长跟踪系统

套

1

用于管子椭圆度的自动跟踪

当管子坡口不标准时，焊枪能实现自动浮动调节

焊接系统②

美国林肯多功能自动焊接系统

（一机多工艺）

套

1

原装进口美国林肯FLEXTEC逆变多功能焊接系统；可配①氩弧+埋弧、②氩弧+气保+埋弧、③气保+埋弧、埋弧

2

重载X/Y轴电动微调机构

套

1

安装在焊接机头后部，可上下左右调节，用于微调焊枪位置，使焊枪快速对准焊缝；

3

埋弧焊剂输送回收一体机

套

1

埋弧焊剂的输送及回收实现自动循环加料；

4

移动式焊剂回收小车

套

1

用于焊接过程掉落的埋弧焊剂、药皮的收集和过滤分离
