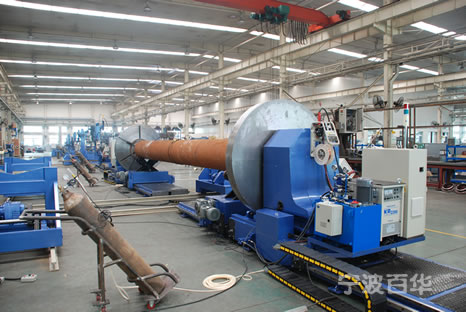

卡盘式直管-法兰组对机组对工件说明

工件参数：

法兰直径：根据管子直径标准配套或实际使用范围

 法兰厚度：15 ～30mm（平法兰）

                 80～100mm（高颈法兰）

工件最大重量：5t

钢管壁厚：3～30 mm

  钢管长度：2～12m

  组对形式：机械半自动化组对；

  满足主管与两端法兰的精确组对；

  材料：低碳钢、低合金钢。

  上下料方式：

       钢管：行车吊装上下料或配备我公司的物流输送车上下料

      法兰：设备自带的悬臂起重器上下料

  钢管法兰连接形式：插接、对接。

  工件表面状态：工件焊接处应去除油污、锈蚀等。

  工件装配前状态：合格下料的直管与合格的法兰；

组对管子要求：

²  管子的弯曲应满足相关国标要求即：每米不超过2毫米。

²  管子的端面跳动不超过管径的1%，且不超过3毫米。

²  管子下料端面应平整，没有明显的凹凸。

²  管子椭圆度应小于管子直径的1%，且最大不超过6毫米。

组对精度：

  法兰面对管子轴线倾斜：≤1.0mm

  法兰中心对管子轴线偏移：≤1.0mm

  两端法兰安装孔相对位置偏移：≤1.0mm
