筒体双头环缝自动焊机配置及结构

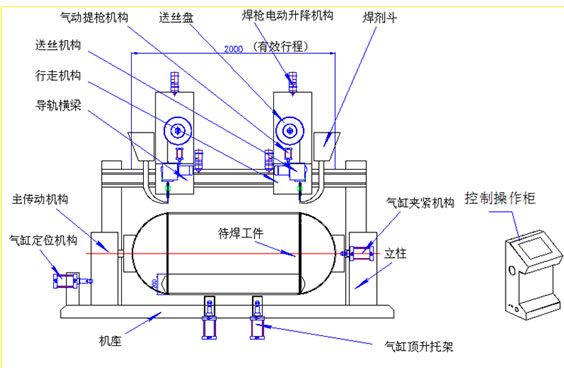

筒体双头环缝自动焊机由机座、床头箱、气缸定位机构、气缸夹紧尾座机构、焊枪立柱、导轨横梁、行走机构、焊枪电动提升机构、气动提枪机构、送丝机构、送丝盘、控制操作柜等组成。

筒体双头环缝自动焊机设备配置

1.机座     该机座结构由优质型钢、钢板焊接而成，经防变形消除焊接应力处理，经机械加工，确保床身的平面度，机座表面经防锈涂漆处理。床身装有直线滑轨，确保尾座移动精度。导轨面上装有不锈钢护罩，对导轨、床身表面起到防飞溅防尘保护作用。

2.  主动力箱传动机构：   主轴箱采用采用优质钢板焊接结构,经精密机械加工，确保箱体尺寸精度，箱体表面经防锈涂漆处理。主轴、齿轮、回转盘等采用零件用优质碳钢精密加工制造及热处理，精良的装配确保主轴旋转精度高、运行平稳、无冲击、无震动、无噪声、寿命长。

主轴采用交流减速电机驱动，变频调速，主轴转速无级可调，主轴箱内装有碳刷导电装置和信号焊接圆点接近开关。回转速度范围：0.1～2rpm。

3.  气缸定位机构：  该气缸定位机构安装在机座上，推动主传动机构前后移动定位。由支架、气缸等组成。

4.  气缸尾座夹紧机构：  该气缸尾座夹紧机构安装在机座上，压紧焊接工件。由支座、气缸、回转顶尖、夹具等组成。

顶尖轴采用气缸推动，顶紧力及速度可调。顶紧力：600(kg)

5. 气动或液压顶升托架机构    该气动或液压顶升托架机构安装在机座上，使焊接工件顶升到主轴中心线上。由支座、气缸或液压缸、顶升回转机构等组成。

  顶升力及速度可调。顶升力：400(kg)

6. 焊枪支撑立柱      立柱与横梁联接后为龙门框架结构，刚度大、强度高、稳定性好。立柱由型钢焊后经机械加工。立柱与地脚用螺钉联接，立柱上装有横梁水平微调机构，便于横梁上行走机构上的焊枪与焊接工件焊道平行。

7. 导轨横梁  导轨横梁联接在两侧的立柱上，由型钢、铝合金滑台、齿条等组成。

 有效长度：      2000       （m）

8. 行走机构   该机构安装在导轨横梁上，由滑板、滚动滑块、直流减速电机、齿轮、支架等组成。可带动焊枪机构水平行走。

行走速度        ：      500  （mm/min）

9. 焊枪电动提升机构  该机构安装在行走机构上，由滑板、导轨、T型丝杆螺母、直流减速电机、

               两侧限位开关等组成。

               升降行程        ：       400       （mm）

              升降速度        ：       500       （mm/min）

10. 二维十字调枪机构：为方便焊枪快速准确对准焊缝，每把焊枪单独装有一个二维十字调枪机构，可对焊枪进行上下左右十字微调及二轴旋转微调,调节范围各±25mm。

11. 送丝机构

12. 焊丝盘 :  焊丝盘容量25kg

13. 焊剂斗 ： 焊剂斗容量10L

14. 埋弧焊接电源

15. 控制操作柜:   电气元件采用优质名牌产品，PLC控制器采用台湾台达品牌，继电器采用欧姆龙品牌，开关按钮等主令电器国产名优品牌。

16. 气动系统：  气源过滤调压油雾处理三联件、电磁/手动换向阀、气缸等采用进口台湾亚德客优质元件或国优产品.
