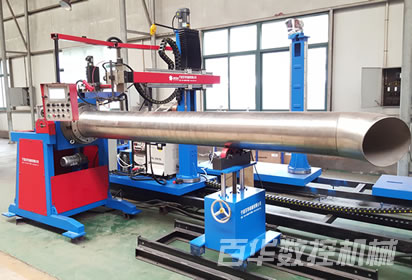

卡盘管道自动焊机设备主要配置和技术参数

设备主要技术参数：

Ø  滚轮调速型式：变频无极调速

Ø  变频调速范围：50～500mm/min

Ø  横臂导向方式：直线导轨；

Ø  横臂升降方式：电动

Ø  横臂传动方式：齿轮齿条副；

Ø  横臂伸缩方式：电动；

Ø  横臂有效伸缩行程：0～500mm；

Ø  适应供电条件：三相380V/50Hz

Ø  适用焊缝：各种管子-法兰焊缝；

Ø  适用焊丝直径：Φ1.2mm（气保焊）；

Ø  显示系统：人机界面;

Ø  摆动机构：步进电机+高精密滚珠丝杆+高精密直线导轨

Ø  焊接调速：无级变频调速；

Ø  电气控制系统： PLC精确控制焊接参数。

Ø  摆动参数如下：

n  摆动幅度单位：                  1mm；

n  最大摆幅：                      0～30mm

n  摆动频率：                      范围0－100次/分钟；

n  停留时间(左，右)：              0－3秒；

n  摆动器调节行程                  上下100mm，左右100mm

主要元件配置表

随机备件及工具
