多功能管道组对机组对工件（参数，精度等）说明

可组对工件情况

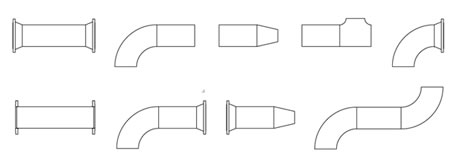

该多功能管道组对机适用于各个行业管子与法兰、弯头、三通、大小头的半自动组对,组对工件示意如下（其中两端弯头的情况组对中心两头均需配多功能组对机头）：

工件参数：

钢管直径：PFGC-32, 适用管径分别为DN150-800mm

法兰直径：φ150～φ830mm

工件最大重量：5t

钢管壁厚：3～30 mm

 钢管长度：2～6m

组对形式：机械自动化组对；

l 适合材料：低碳钢、低合金钢。

l 上下料方式：人工、自动上下料结合。

l 钢管法兰连接形式：插接、对接。

l 工件表面状态：工件焊接处应去除油污、锈蚀等影响焊接质量的因素。

l 工件自动焊接前状态：合格下料的直管与合格的法兰、弯头等管件；

l 组对管子要求：

管子的弯曲应满足相关国标要求即：每米不超过2毫米。

管子的端面跳动不超过管径的1%，且不超过3毫米。

管子下料端面应平整，没有明显的凹凸。

管子椭圆度应小于管子直径的1%，且最大不超过6毫米。

l 组对精度：

法兰面对管子轴线倾斜：≤1.5mm

法兰中心对管子轴线偏移：≤2.0mm

两端法兰安装孔相对位置偏移：≤±1.0mm

弯头角度偏移：≤±1.0°
