移动式管道预制：管道自动焊接系统概述

由于客户管件的多样性，产线可配置，中短管，中长管，长管焊接中心

可根据工件预制情况配置，TIG/MAG/SAW 等电源系统

通常情况使用电动快速夹紧，方便实用

模块化设计，设备成本低

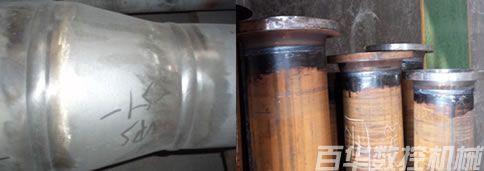

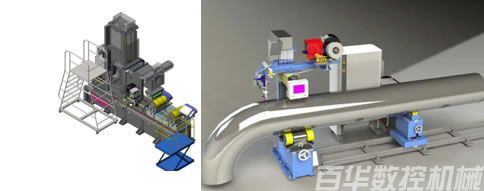

PPBW-24重载压紧式管道自动焊机

a.适用于中长管的焊接（管-管、管-法兰、管-弯头、管-三通）

b.适用于中大管的焊接

c.可配置TIG/MAG/SAW 等电源系统

管道自动机技术参数

性能特点：

在线性能：极好（完全按流水作业在线设备进行设计）

适用范围：广（较长管段焊接）

可操作性：极好（无任何焊接经验者即可在短时间内学会焊接）

表面成型：好（焊枪始终在最佳位置进行焊接）

焊接合格率：掌握技巧后可做到基本不返口

驱动可靠性：好

技术参数：

适用管径： DN50-600（φ60-630）

适用壁厚：3-60mm

适用材质：碳钢、合金钢、不锈钢、低温钢等

适用焊缝：各种管段焊缝，如管子-弯头、

管子-法兰、法兰-法兰、法兰-弯头等

驱动系统：

驱动方式：变频电机减速机+包胶滚轮驱动

滚轮数量：二排四个

承载能力：重直重量3000kg，偏心重量：300kg

滚轮线速度：50-500mm/min

滚轮中心距：270-420mm

压紧系统：

压紧滚轮：2组4个聚氨酯滚轮、通过4个伸缩柱导向、通过若干个碟簧产生缓冲（适用于有缝或有一定椭园度管子的焊接）

压紧机构：压紧丝杆通过立柱、横臂和压紧滚轮的联合作用，快速实现横臂的电动高度调节和工件的电动压紧。压紧丝杆位于立柱和压紧滚轮间，产生极大的压紧力，可人工通过读取仪表刻度盘上的压力数值进行简易调节，根据管径和壁厚选择不同压紧力，便于人工控制下压力

升降速度：450mm/min

调节系统：

位置粗调：利用纵向伸缩臂，实现焊枪快速适应不同的焊缝位置，伸缩行程：900mm

位置精调：利用电动十字调节摆动器、通过步进电机驱动，实现焊枪上下位移100mm、焊枪左右位移150mm调节

控制系统：

控制方式：PLC控制产品，7.5″触摸屏输入参数

   双模控制：第一种模式是通过控制箱上的触摸屏、旋钮、摇柄、开关进行焊接过程实时控制；第二种模式是通过线控盒（设置对常用焊接参数进行控制的旋钮、摇柄、开关）进行焊接过程实时控制

焊接系统：

焊枪系统：实现焊枪间的快速切换（打底时为手动调节角度，填充盖面为电动调节）

摆动系统：电动摆动器，实现焊接过程焊枪摆动

焊接参数：工件转速0-4rpm、干伸长度3-20mm、焊接摆幅0-30mm、摆动频率0-4s、左右定时0-1s

焊接方式： TIG、MIG、MAG、细丝SAW

焊接工艺：打底、填充、盖面焊

焊接电源：标配美国林肯PowerWave S500或根据客户技术协议配置（米勒，松下等）

焊接能力：≥300寸径（达因）/日 （按照碳钢DN200 SCH20 V型坡口MIG打底填充盖面，每日单班8小时计算）

安全防护：

绝缘等级：IP23

过度保护：机械和电气均设置必要的过载、过热、过冷、过流等保护措施

防护控制：电气设备有防漏电措施，控制系统有防尘、防潮及必要的强制通风措施.
